NB! Kan kun installeres av en registrert installasjonsvirksomhet.
- Produktinformasjon
- Teknisk beskrivelse
- Spørsmål og svar
- Dokumentasjon
- Garanti
Produktinformasjon
- Justerbar ladestasjon mellom 6/8/10/12/14/16/20/24/28/32A
- Kan fås med 5 eller 10 meter fastmontert ladekabel eller med en type 2 kontakt / uttak
- Innebygget DC-RCM 6mA - trenger ikke jordfeilbryter type B
- Fungerer på alle strømnett - 230V 1/3-fas (IT) og 400V 3-fas (TN)
Ratio Electric Home Box er en ladestasjon på inntil 22kW som er utviklet for privat og semi-privat bruk, samt at den støtter alle strømnett - 230V 1/3-fas (IT) og 400V 3-fas (TN). Ladestasjonen tilbyr brukervennlighet, komfort og sikker lading i henhold til forskrifter (IEC 61851).
Praktisk og universell løsning

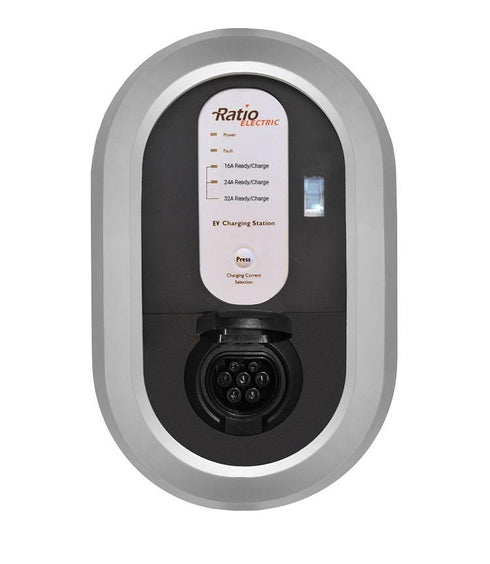

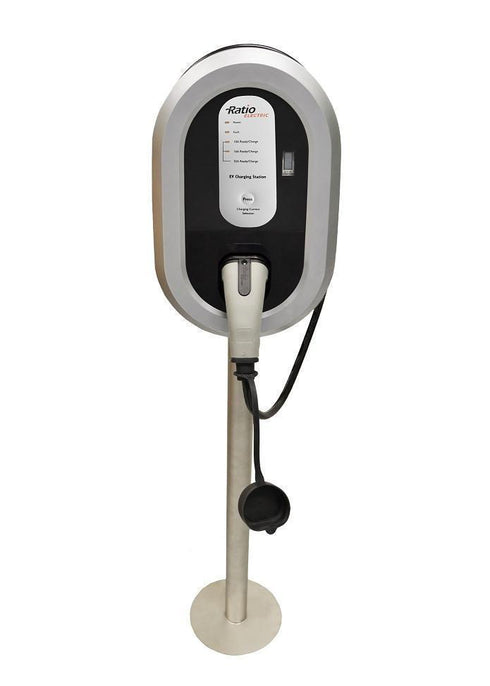

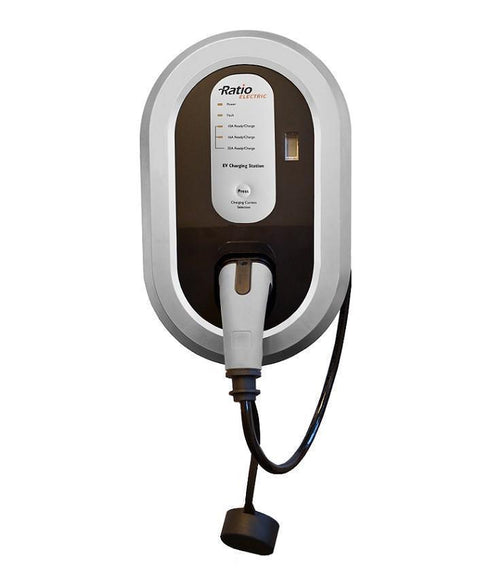

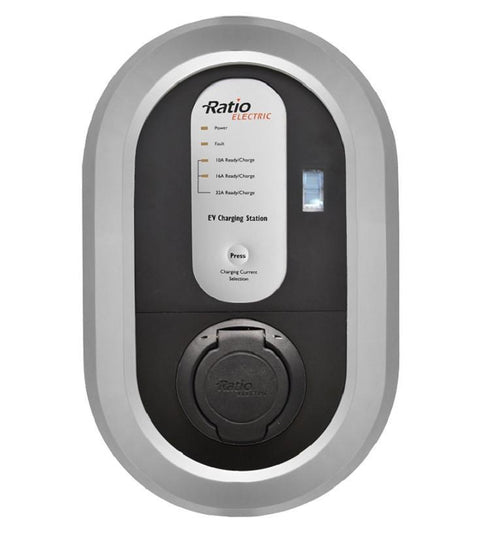

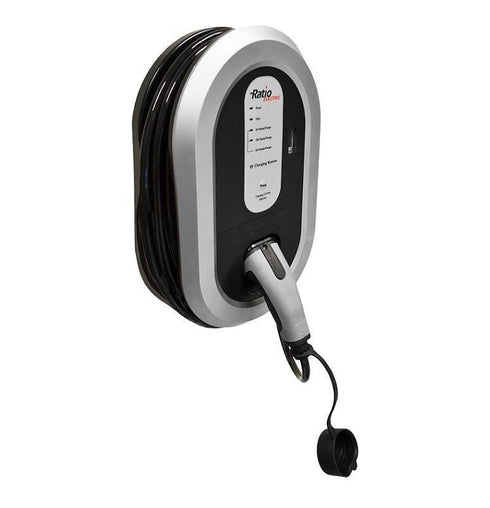

Home Box ladestasjon muliggjør mode 3 lading og kan leveres med 5 eller 10 meter fastmontert ladekabel med type 2 støpsel / plugg. En fastmontert ladekabel gjør det beleilig og enkel å lade bilen. Likeledes kan også ladestasjonen leveres med en type 2 kontakt / uttak, som gjør den fleksibel og kan lade alle plug-in hybrider og elbiler trygt og hurtig. Dette er noe vi generelt anbefaler, ettersom det er en universell løsning som alle biler kan bruke.
Brukervennlighet

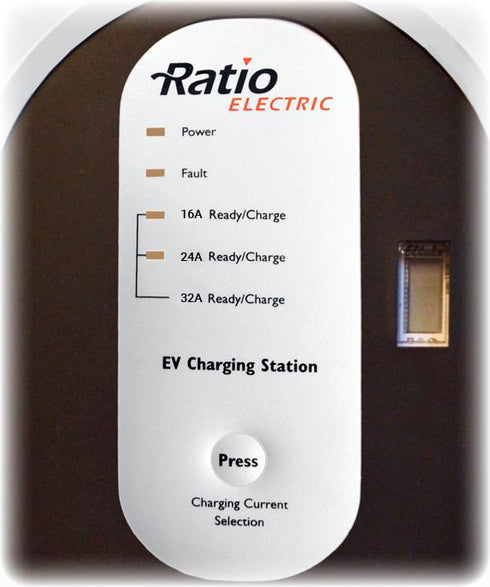

Ladestasjonen har også mulighet for å justere ladestrømmen mellom 6/8/10/12/14/16/20/24/28/32A i tilfelle det er behov for dette. Dette gjøres enkelt via rotasjonshjul inne i ladeboksen.
Strømmåler
En separat strømmåler (kWh måler) er praktisk for å dokumentere forbruk eller hvis du bare ønsker å se hvor mye strøm som har blitt brukt. Strømmåler kan bestilles her.
DC-RCM (Residual current module)
Nye forskrifter (NEK 400:2018-722 normen) krever at alle nye strømkurser som skal brukes til å lade elektriske kjøretøy må ha jordfeilbryter type B eller tilsvarende DC-beskyttelse. Ladestasjonen har integrert DC-RCM modul på 6mA som ivaretar DC-beskyttelsen og gjør at du ikke trenger jordfeilvern type B installert i sikringsskapet.
Montering / installasjon
Etter å ha mottatt din ladestasjon fra oss får du den enkelt montert opp ved å kontakte én av våre installasjonspartnere eller din lokale elektriker. Våre partnere vil etter avtale besøke deg for en befaring og vil gi et pristilbud på montering som er riktig for akkurat ditt tilfelle.
Vi er etter forskrift om elektrisk utstyr § 21 pliktig til å informere våre kunder om at all elektrisk materiell beregnet på å kunne inngå i et fast elektrisk anlegg kan kun installeres av en autorisert og registrert installasjonsvirksomhet.
Dersom du er usikker på hvilket ladestøpsel som passer din elbil kan du bruke vår ladeguide.
Tekniske detaljer
| Ladeuttak/støpsel | Type 2 støpsel eller type 2 kontakt |
|---|---|
| Lengde på kabel | 5 eller 10 meter |
| Antall faser | 1 / 3 |
| Strømstyrke | 6/8/10/12/14/16/20/24/28/32A (inntil 22kW) |
| Driftsspenning | 400V AC / 230V (1- og 3-fas) |
| Autorisasjon | Ingen |
| Jordfeilbryter | Type A (AC) 30mA og DC-RCM modul 6mA |
| Farge | Svart/Grå |
| Ladestandarder | IEC 61851-1 |
| Driftstemperatur | -25°C - 50°C |
| Mål | L 57cm x B 40cm x H 28cm |
| Vekt | ca. 5kg |
| Sikkerhet/beskyttelsesklasse | IP54 - egnet for utendørs bruk |
| Installasjon | Enkel og rask installasjon. Forhåndskoblet kabler |
| Sertifiseringer | CE |
| Garanti | 2år |
Spørsmål og svar
Må jeg ha jordfeilvern Type B på strømkursen hvis jeg installerer Ratio Home Box med DC-RCM?
Nei, du trenger ikke å installere et jordfeilvern Type B på strømkursen i sikringsskapet for å oppfylle kravene (NEK 400:2018-722 normen). Det holder med et vanlig jordfeilautomat / kombiautomat med type A.
Støtter Ratio Home Box 11kW 230V / 3-fas strømnett (IT)?
Ja, ladestasjonen støtter dette, men merk at ikke alle biler støtter en slik løsning. Hvis ikke bilen støtter en såkalt «2-fas» løsning vil bilen automatisk trekke fra 1 fase og få maksimalt 16A (3,7 kW).
Hvordan kobler man Ratio Home Box i et 230V / 3-fas strømnett?
Nedenfor har vi illustrert et eksempel på hvordan en skal koble til Ratio Home Box i et 230V / 3-fas strømnett.
Hva er en tilførselskabel?
En tilførselskabel er en kort kabel hvor den ene enden blir montert i ladestasjonen og den andre enden er en industristøpsel / plugg og gjør at du kan koble denne direkte til en industrikontakt.
Garanti
Vi er stolte over våre produkter og det er viktig for oss at du som kunde blir fornøyd. Derfor gir vi 2 års garanti på de aller fleste av våre produkter, med unntak av forbruksvarer. Se etter garanti-logoen for å se hva som gjelder for nettopp dette produktet. Vår garanti betyr at varen skal fungere som forventet i hele garantitiden (dette i tillegg til dine rettigheter etter Forbrukerkjøpsloven). Les mer om garantien i våre kjøpsbetingelser.
